在一些需要电力负荷比较大的场合,基本上使用的都是不间断电源,这是一种不能停电的设备,随着社会的发展ups不间断电源的应用也愈来愈普遍,那么你知道ups不间断电源工作原理吗?
ups
ups不间断电源工作原理
USP电源简介
UPS电源即不间断电源,是将蓄电池(多为铅酸免维护蓄电池)与主机相连接,通过主机逆变器等模块电路将直流电转换成市电的系统设备。在西欧国度取Uninterruptible Power System的英文前缀简称为UPS。
UPS不间断电源不断使其逆变处于工作状态,通过电路外部交流电变化为直流电,再通太高质量的逆变器将直流电转换为高质量的正弦波交流电输出给电脑。在线式UPS在供电情况下的主要功能是稳压及避免电波滋扰;在停电时则使用备用直流电源给逆变器供电。因为逆变器不断在工作,因而不存在求换时间问题,适用于对电源有严格要求的场合,在线式UPS电源不同于后备式的一大优点是供电连续长,通常是几个小时,也有大到十几个小时的。
(一)、后备式UPS不间断电源(OFF-LINE或STAND-BY)的工作原理
1.市电正常时则市电经稳压后直接输出负载,同时经整流器将交流电转化为直流电给电池充电,此时逆变器不工作。
2. 当市电故障时,由电池提供电力,经逆变器输出负载。此切换时间约4-10ms之间。
(二)、在线交互式UPS不间断电源(HYBIRD)的工作原理
1. 市电正常时,市电经稳压后,由转换开关输出负载,同时经整流器将交流电转化为直流电给电池充电,此时逆变器已经激活,但未输出。
2. 当市电故障,由电池提供电力,经逆变器输出负载。

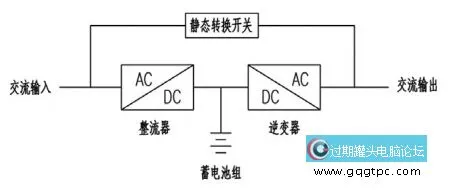

(三)、在线式UPS不间断电源(ON-LINE)的工作原理
1.当市电正常时,市电经整流器将交流电变化为直流电给电池充电,同时输出到逆变器将直流电转化为正弦交流电,经转换开关输出到负载。
2.当市电输入不正常时,由电池经逆变器输出到负载。
3.当逆变器发生故障或输出功率不足(因为过载、过热等原因)时,转换开关将自动切换至静态旁路由市电继续供电。若旁通是因为过载引发的,UPS将在负载低于100%时,跳回逆变器正常输出。若旁通是因为过热引发的,UPS将在温度低于报警点时跳回正常输出。 |
|
|
|
|
|
|
