AutoCAD中线型的定制和使用
（四）、如何定义带文本字符串的线型
在简单的线型中插入文本字串，就构成了带文本字符串的线型。这种方式在地形图的处理中用得不多。下面的例子比较典型地体现了其定义方法，S、R、X、Y的意义和上文中对形单元的引用相同。在AutoCAD2007中文版中，文本字串可以使用中文，但在使用线型之前必须在所绘的图形中定义好所使用的中文字体。
*分界线，----分界线----分界线----
A，20，-.5，［“分界线”，中等线体，S=1，R=0.0，X=0，Y=-.5］，-5
（五）、生成形（Shape）的捷径
1.形的定义过程中，前后有两种文件形式：.shp和.shx。.shp是文本文件，可以使用任何文本编辑器来编辑形的定义的.shp文件。在AutoCAD的命令行中用compile命令可将.shp文件编译成.shx文件。.shx文件是形供AutoCAD直接调用的文件，在用load命令调入.shx文件后，使用shape命令就可以像使用块一样插入形所描绘的图形。
2.下一段落的三行文字，是绘制地图时定义的形文件（Map.shp）中关于城跺的定义，第一行双分号后是说明文字，可以任意使用中英文或字符。第二行＊号表示一个定义的开始，＊号所在的行是关于形的一般信息的标题行，其中“2”为城跺的形定义在Map.shp中的排序号，“6”为数字描述行的字节长度，“GWALL”为形的名称。从第三行开始是数字描述行，这些数字支配着一支“虚拟的笔”，控制着它的移动和起落，靠它来把形“绘制”出来。
;;城跺
*2，6，GWALL
003，5，034，040，03C，0
3.自定义形比定义线型要复杂一些，AutoCAD中有详细的介绍，看起来当然比较费劲，全面学会它还得下点功夫不可。不过这里有一条捷径，我已调试好一个公开的LISP程序make_shape.zip，它能将绘制的DWG图形自动转换为形文件，放在站点上与各位朋友私下共享。不过使用AutoCAD2000的朋友就用不着这个程序了，因为AutoCAD2000的“Express”就自带制作形的功能。“Express”是R14中“bonus”的升级版，“Makeshape”就在其“Tools”中。
二、如何绘制高速公路这样的多重线（Multiline）
象公路和高速公路这样的线体，是由几种不同颜色的线组成的，这种线型就很适合用Multiline来绘制。
多重线的操作方法如下：

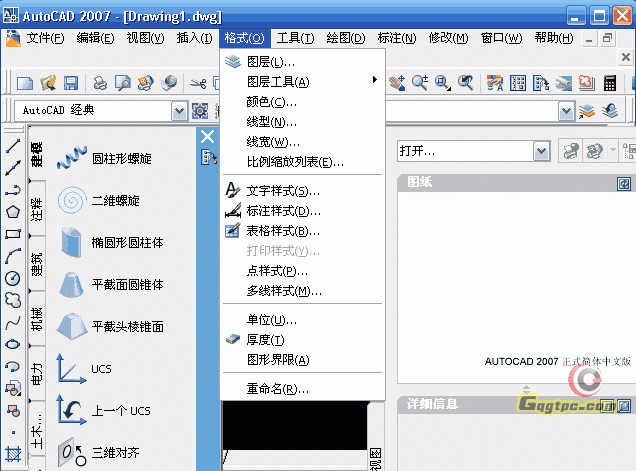

1.在菜单“Format”栏下选多线风格“MultilineStyles”，进入其对话框。
2.在“MultilineStyles”对话框中，第一项是“Current”，显示着现有的多重线名，这个被显示的多重线将被作为新建多重线的模板，因此应按“下三角”从已有的线型中选择最合式的一个，缺省的是“STANDARD”。在“Name”中，缺省显示的名称是所选定的模板线型的名称，应输入一个新的名称，并在“Description”中输入适当的描述和说明文字。
3.按“Add（添加）”钮后，就将此线名加入到目前库中了。下面就开始进行多重线的设置。
4.按“ElementProperties.。.”，进入“ElementProperties（元素属性）”对话框，设置多线中的各元素。
5.在该对话框中，用鼠标选择已存在的元素（线条），就可对其Color（颜色）、Linetype（线型）、Offset（偏移）三个参数进行更改，其中“偏移”是指所选定的（线）元素离中心线的距离，在中心之上为正，之下为负值。
6.在AutoCADR14中，增强了在此指定Linetype（线型）的功能，这是一个很有用的功能，按此功能钮后，进入“SelectLinetype”选择线型，如果当前的可选线型少，还可以通过“load.。.”调入自定义的各种线型。能调用自定义线型这一功能，使得多重线实际上具有了绘制图案条带和花边的功能，而这在以往是只有通过编程才能实现的。
7.要增加元素（即线条），按“Add”钮，并随即指定其偏移量、颜色、线型三个参数值。所有的线设置好后，就可以“OK”退出，返回到主界面“MultilineStyles”，进入“MultilineProperties.。.”的设置。
8.在多重线属性“MultilineProperties”中，“Caps”的一些选项主要决定线头的形状。很有价值的一项功能是“Fill（填充）”，选中“On”，然后设置填充颜色“Color”，所选定的颜色将作为背景色充填在多线中。
9.实例：定义“高速公路”线型，使用四条黑色连续线，偏移量分别是9.5、8.5、-8.5、-9，再用棕色填充即可。
10.保存。按“Save”钮后，选择一个.mli多线库文件，即可将此线型添入到此mli库中。注意：应该每建一个线型保存一次，因为每次“Save”的都是当前所建的线型。
11.使用。在菜单“Format”栏下选“MultilineStyles”，进入其对话框，在“Current”中选中所要使用的线型名，若所要的线型不在列表中，可通过“Load.。.”调入按钮，选择mli库文件，调入预先定义的线型。在“Current”中显示的线型就是当前缺省的线型，使用Multiline工具钮或“mline”命令就可以进行绘制了。
|
|
|
|
|
|
|
|
|
|
